TRAIN STEP è un Sistema Anticaduta Brevettato, progettato e ottimizzato per operare in quota sui veicoli ferroviari. Dispositivo Omologato CE secondo la UNI EN795:2012
I Sistemi Anticaduta sono una protezione che salvaguarda la vita del lavoratore da una caduta dall’alto.”
Per questo motivo tali dispositivi devono essere progettati per assolvere questa funzione e devono rispondere a precise normative di riferimento.
Lo sbarco in quota è una prassi che spesso viene effettuata utilizzando mezzi impropri, che mettono a rischio la sicurezza del Lavoratore e anche quella dell’Azienda che ne è diretta responsabile.
TRAIN STEP non è quindi soltanto un mezzo per raggiungere le altezze di lavoro ma un Dispositivo Anticaduta che consente lo sbarco in quota in piena sicurezza e nel rispetto delle normative che ne determinano gli standard funzionali.
Le caratteristiche del sistema TRAIN STEP

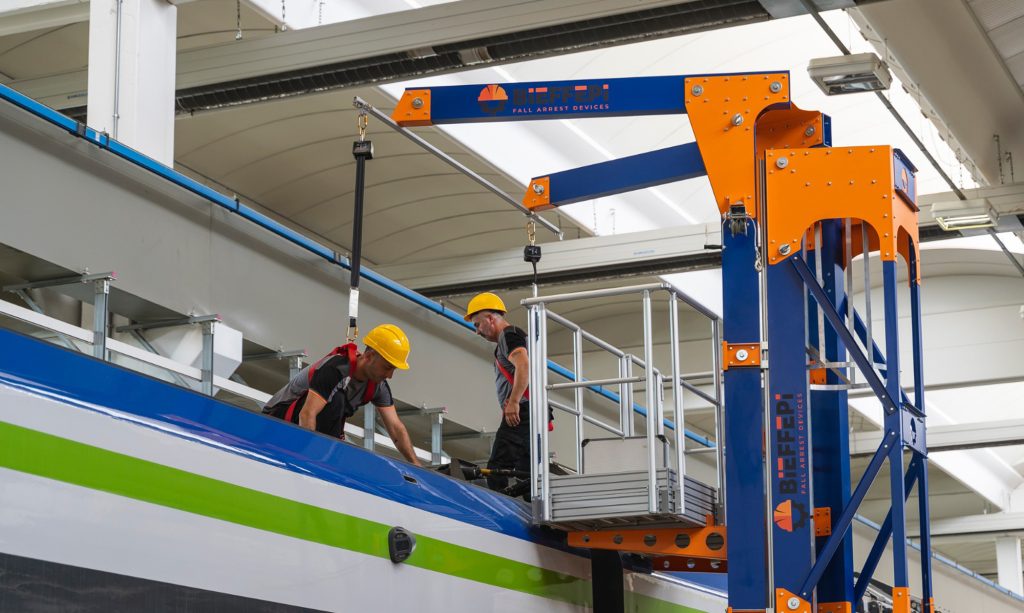

TRAIN STEP è un sistema omologato per il lavoro e lo sbarco in quota di 2 persone contemporaneamente.
– Il binario anticaduta su cui scorre il cordino di trattenuta permette un ampio raggio di lavoro per ogni singolo piazzamento (Area di lavoro in quota di oltre 12mq) e garantisce di avere il punto di ancoraggio sempre sopra la testa dell’operatore. Questo principio di funzionamento annulla la possibilità dell’effetto pendolo in una potenziale caduta e permette all’operatore di lavorare in piena libertà senza avvertire la presenza del cavo di Sicurezza a cui è collegato.
– Il raggiungimento del piano in quota avviene per mezzo di una scala a pioli con protezione alla marinara, che rende estremamente sicura anche la fase di salita e discesa dal piano di calpestio.
La piattaforma regolabile in altezza permette di lavorare su tutti i veicoli ferroviari all’interno della sagoma limite.
Un sistema meccanico garantisce una precisa regolazione dell’altezza di sbarco in un range predefinito e consente di poter utilizzare TRAIN STEP su differenti veicoli ferroviari che hanno altezze diverse tra loro.
– Gli operatori possono eseguire lavorazioni o ispezioni anche restando a bordo della piattaforma senza doversi imbracare.
– La piattaforma di ampie dimensioni è dotata di doppio cancello di sbarco (uno per ogni operatore).
TRAIN STEP è equipaggiato di ruote che permettono di movimentare manualmente il sistema dove è necessario operare. Prima di effettuare la salita sarà sufficiente abbassare gli stabilizzatori per assicurarlo saldamente al suolo. Le ruote di cui è equipaggiato permettono di superare agilmente anche i binari interni ai siti ferroviari.
TRAIN STEP è inoltre predisposto per essere movimentato con carrello elevatore a forche, quindi può essere trasporto e utilizzato anche in siti esterni o distanti dal punto in cui solitamente viene ricoverato.
- Spostamenti rapidi
- Ampia area di lavoro per singolo piazzamento
- Sicurezza in tutte le fasi di lavoro
- Regolabile per ogni tipo di intervento e veicolo
- Facilità di utilizzo e massima libertà di movimento
Rendono TRAIN STEP un sistema estremamente RAPIDO e AFFIDABILE in grado di garantire la tutela della salute dei Lavoratori e una maggiore efficienza nelle fasi di lavoro.

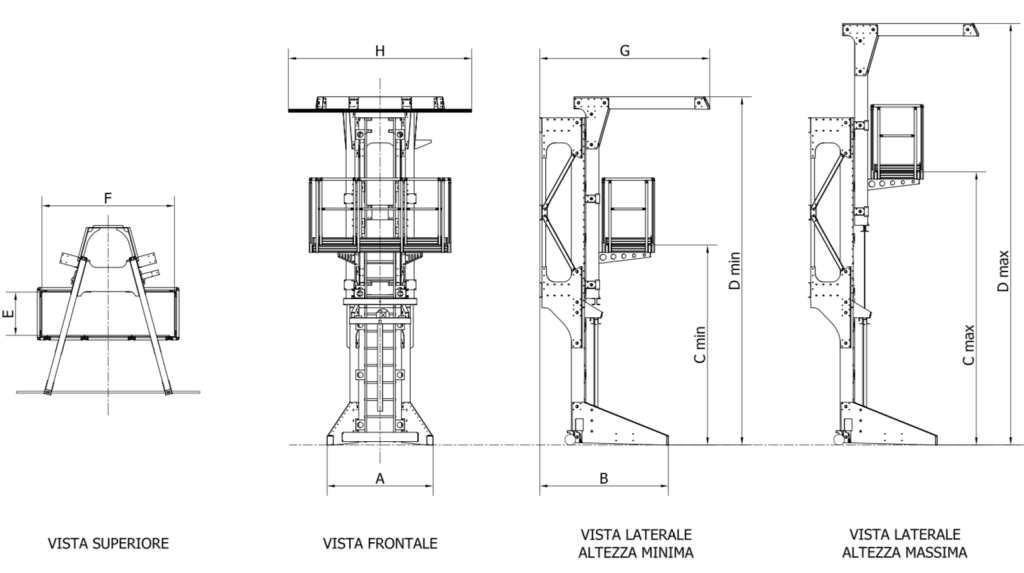

Dati Tecnici
| Materiali di costruzione | Acciaio S275JR Verniciato / Alluminio Lega |
| Ingombro a terra (A-B) | 1750×1750 (mm) |
| Area di lavoro in quota (singolo operatore) | 6000×3200 (mm) |
| Area di lavoro in quota (doppio operatore) | 6000×3200 (mm) |
| Area Cestello (E-F) | 2200×740 (mm) |
| Altezza Minima sbarco (Cmin) | 3300 (mm) |
| Altezza Massima sbarco (Cmax) | 4500 (mm)* |
| Altezza ingombro minima (Dmin) | 5700 (mm) |
| Altezza ingombro massima (Dmax) | 6900 (mm) |
| Lunghezza binario anticaduta (H) | 3000 (mm) |
| Peso complessivo | 750 (Kg) |
| Movimentazione | Manuale su Ruote |
| Sistema di Stabilizzazione | Servotimone meccanico |
| Regolazione Corsa Piattaforma | Manuale |
| Predisposizione movimentazione carrello elevatore | SI |
| Optional | Argano Manuale sollevamento attrezzature |
| Sistema di salita | Scala a pioli con gabbia di protezione |
| Sistema Anticaduta | Binario di sicurezza in alluminio anodizzato “Classe D” completo di carrello INOX per binario. |
| Sistema di collegamento | Cordino di sicurezza con dissipatore di energia EN355 Imbracatura con attacco dorsale CE EN361 |
| Normative di riferimento | Direttiva 2006/42/CE UNI EN 795:2012 UNI EN 365:2005 UNI EN 360:2003 Regolamento UE 2016/425 UNI EN ISO 12100:2010 UNI EN ISO 12100:2010 D.Lgs. 81/2008 e s.m.i. D.Lgs. 27/01/2010 n.17, Allegato I D.Lgs. 81/2008 e s.m.i. CNR UNI 10011 – 01/06/88 Prodotto certificato CE |
