Linea Vita Mobile
2 OPERATORI|6 m AREA DI LAVORO|H. SBARCO DA 3,300 A 4,500 mm ±300 mm

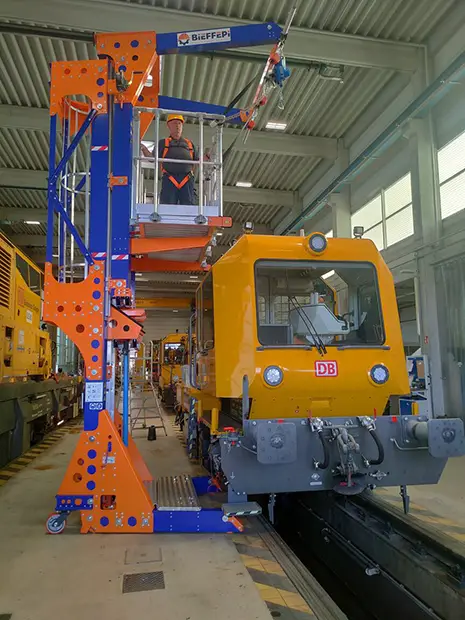

TRAIN STEP è il sistema anticaduta mobile Bieffepi con piattaforma integrata, sviluppato per operare su veicoli ferroviari con differenti altezze di accesso.
Progettato per l’utilizzo contemporaneo di2 operatori, offre un’area di lavoro lineare fino a6 metri per ogni singolo posizionamento. L’altezza di sbarco regolabile consente di adattare il sistema a differenti tipologie di rotabili e configurazioni operative.

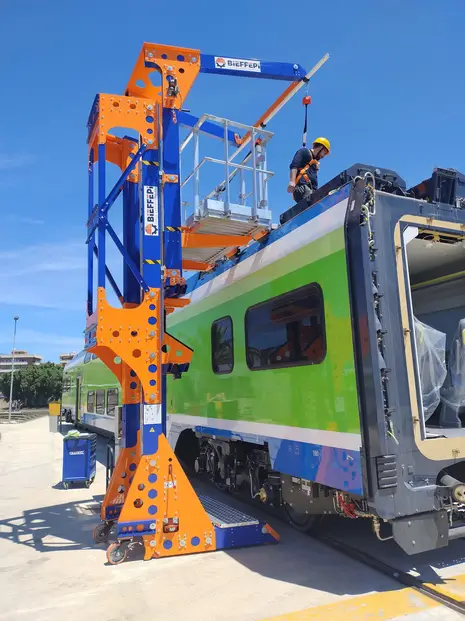

L’ampia piattaforma integratapermette di effettuare lo sbarco sul rotabile in sicurezza e consente inoltre di eseguire alcune attività di ispezione direttamente a bordo dell’attrezzatura.
La movimentazione avviene manualmente suruotee il sistema dispone inoltre di appositi alloggi per la movimentazione mediantecarrello elevatore.
La linea vita è equipaggiata condue dispositivi anticaduta retrattili, uno per ciascun operatore, collegati a carrelli che scorrono lungo il binario anticaduta. Questa configurazione permette di mantenere il punto di ancoraggio sopra l’operatore, garantendo allo stesso tempo un’ampia libertà di movimento.
La particolare configurazione delbraccio anticaduta arretrato rispetto alla mezzeria del veicoloè studiata per limitare le interferenze durante la movimentazione di componenti mediante carroponte e con eventuali linee aeree elettrificate.
TRAIN STEP dispone inoltre di unargano meccanico per il sollevamento di attrezzature e piccoli componentinecessari durante le attività di manutenzione.
Il funzionamento completamente meccanico consente di utilizzare TRAIN STEP anche inpiazzali esterni o in aree prive di alimentazione elettrica.
PIATTAFORMA INTEGRATA
Accesso sicuro al rotabile e possibilità di effettuare ispezioni direttamente dalla piattaforma.
AMPIA AREA DI LAVORO
Fino a 6 m di copertura lineare per ogni posizionamento.
ALTEZZA REGOLABILE
Adattabile a rotabili con differenti altezze di accesso.
LIBERTÀ DI MOVIMENTO
Due retrattili su carrelli scorrevoli mantengono il punto di ancoraggio sopra gli operatori.
MINORI INTERFERENZE
Braccio anticaduta arretrato per limitare le interferenze con carroponte e linee aeree.
SOLLEVAMENTO ATTREZZATURE
Argano meccanico integrato per portare in quota attrezzature e piccoli componenti.
GUARDA TRAIN STEP IN AZIONE
SCHEDA TECNICA
Materiali di costruzione | Acciaio S275JR / Alluminio Lega |
Ingombro a terra | 1780×1950 (mm) |
Area di lavoro in quota | 6000 (mm) |
Dimensioni cestello di sbarco | 710×2170 (mm) |
Altezza minima di sbarco | 3300 (mm) – (+/-300 mm) |
Altezza massima di sbarco | 4500 (mm) – (+/-300 mm) |
Altezza ingombro minima | 5700 (mm) |
Altezza ingombro massima | 6900 (mm) |
Tipo linea vita | Bianario Anticaduta CLASSE D |
Lunghezza binario anticaduta | 3000 (mm) |
Peso complessivo attrezzatura | 950 (Kg) |
Tipo movimentazione | -Manuale su ruote -Alloggi per carrello elevatore |
Regolazione altezza piattaforma | Manuale (con avvitatore elettrico) |
Sistema di salita | Scala a Pioli |
Sistema anticaduta salita/discesa | N.1 Dispositivo Retrattile EN3360 |
Sistema anticaduta sbarco in quota | Nr.2 Dispositivo Retrattile EN3360 |
Sollevamento attrezzature | Argano Manuale – 50 Kg max |
Sistema di bloccaggio a terra | Servotimone manuale |
Optional | Kit recupero spazi confinati |
Normative di riferimento | UNI EN795:2012 UNI EN365:2005 UNI EN360:2003 Regolamento UE 2016/425 D.Lgs. 81/2008 e s.m.i.
Prodotto certificato CE |
